30 mai 2023

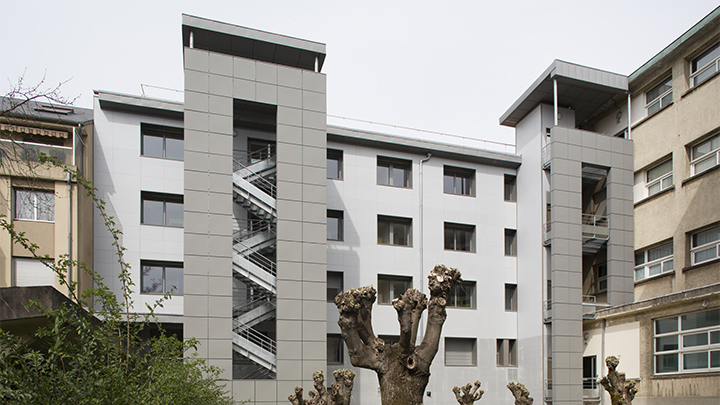

Un ATEX pour l'Isopli NG 36® de VMZINC®
VM Building Solutions est la seule entreprise à disposer d’un ATEX sur un système de bardage rapporté avec 3 domaines d’emploi.
A la une
![]()
Les 3 domaines d’emploi sont les suivants :
Les casettes verticales de largeur < 1000 mm :
Les cassettes horizontales de largeur > 1000mm :
Pour la mise en œuvre :
La mise en œuvre en zone sismique : (Nouveau)
L’ATEX de l’ISOPLI NG 36 vise une mise en œuvre en zone sismique pour les bâtiments de catégorie 1 à 3 et pour toutes les zones de sismicité en France métropolitaine en prenant soin de respecter les dispositions décrites dans l’ATEX, pour les maçonneries, COB, CLT et plateaux.
Le dossier technique décrit précisément l’étanchéité des finitions en particulier pour les constructions sur COB.
Le dossier fait référence aux APL en cours de validité.
Pour télécharger l'ATEX, cliquez ici
Pour en savoir plus sur l'Isopli, cliquez ici
- bardage rapporté sur maçonnerie et béton
- bardage rapporté sur construction à ossature bois et parois de CLT jusqu’à une hauteur de 18m (ou 10m pour la zone de concomitances pluies et vents 4) (Nouveau)
- bardage rapporté sur plateaux métalliques dont la hauteur est limitée à 30m pour des ouvrages sans baies ou 10m pour les ouvrages avec baies ponctuelles (baies non filantes horizontalement ou verticalement) (Nouveau)
Les casettes verticales de largeur < 1000 mm :
- cassettes verticales de hauteur 300 à 4000mm sur maçonnerie
- casettes verticales de hauteur300 à 3200mm sur COB, CLT et plateaux métalliques (Nouveau)
Les cassettes horizontales de largeur > 1000mm :
- cassettes horizontale de hauteur 300 à 1000mm
- largeur max : 1000 à 4000mm
- avec respectivement 1, 2, et 3 raidisseurs pour les cassettes de plus de 1000mm, 2000 et 3000mm (Nouveau)
Pour la mise en œuvre :
- sur maçonnerie : les rails sont fixés sur les équerres avec les clameaux livrés avec le système
- sur COB et CLT : les rails sont vissés sur un rail Omega horizontal lui-même fixé sur des tasseaux verticaux (Nouveau)
- sur plateaux : les rails sont fixés sur un écarteur (rail métallique soit Omega pour les zones sismiques, soit Z ou Omega pour zones hors sismiques) lui-même fixé uniquement sur les lèvres des plateaux (Nouveau)
La mise en œuvre en zone sismique : (Nouveau)
L’ATEX de l’ISOPLI NG 36 vise une mise en œuvre en zone sismique pour les bâtiments de catégorie 1 à 3 et pour toutes les zones de sismicité en France métropolitaine en prenant soin de respecter les dispositions décrites dans l’ATEX, pour les maçonneries, COB, CLT et plateaux.
Le dossier technique décrit précisément l’étanchéité des finitions en particulier pour les constructions sur COB.
Le dossier fait référence aux APL en cours de validité.
Pour télécharger l'ATEX, cliquez ici
Pour en savoir plus sur l'Isopli, cliquez ici
